鈦及鈦合金具有十分優(yōu)異的性能，例如良好的蠕變性能、斷裂韌度、耐高溫性以及優(yōu)異的抗沖蝕性等，在航空工業(yè)、高溫發(fā)動(dòng)機(jī)葉片、醫(yī)療器械等領(lǐng)域中廣泛使用［1-2］。Ti-55511鈦合金是一種富β穩(wěn)定元素的α+β型兩相鈦合金，由于該合金具有高強(qiáng)高韌、焊接性能良好以及淬透性優(yōu)異等特性，在飛機(jī)的起落架、底盤(pán)、發(fā)動(dòng)機(jī)葉片等結(jié)構(gòu)件中得到廣泛應(yīng)用［3］。

目前，關(guān)于Ti-55511鈦合金熱處理工藝的研究較多。牟芃威等［4］對(duì)Ti-55511鈦合金進(jìn)行了固溶時(shí)效處理，發(fā)現(xiàn)合金經(jīng)固溶時(shí)效處理后的力學(xué)性能得到明顯提升，并且固溶會(huì)使組織中形成過(guò)飽和固溶體，再經(jīng)時(shí)效處理后，組織中會(huì)析出次生α相。辛宏靖等［5］也研究了固溶時(shí)效對(duì)Ti-55511鈦合金組織與力學(xué)性能的影響，發(fā)現(xiàn)固溶會(huì)使組織中發(fā)生元素再分配，并發(fā)現(xiàn)固溶溫度會(huì)影響組織中初生α相的比例，且會(huì)影響時(shí)效時(shí)析出次生α相的含量，從而影響合金強(qiáng)度。張穎等［6］對(duì)Ti-55511鈦合金進(jìn)行了雙重退火處理，發(fā)現(xiàn)合金經(jīng)雙重退火處理后，組織為典型的魏氏組織，且試樣強(qiáng)度降低，塑性提高。

綜上所述，雖然目前較多學(xué)者對(duì)Ti-55511鈦合金的熱處理工藝進(jìn)行了大量研究，但主要均是以普通的固溶時(shí)效以及退火工藝為主，未進(jìn)行新的熱處理工藝研究。而B(niǎo)ASCA(β退火+緩慢冷卻+時(shí)效)工藝是一種新提出的熱處理工藝，目前僅應(yīng)用于少量的近β鈦合金中。隨著近年來(lái)Ti-55511鈦合金的應(yīng)用不斷增加，尤其是在航天航空領(lǐng)域，故本文將BASCA熱處理工藝應(yīng)用于Ti-55511鈦合金中，分析該工藝對(duì)Ti-55511鈦合金微觀組織以及力學(xué)性能的影響，為T(mén)i-55511鈦合金的熱處理工藝研究提供參考。

1、試驗(yàn)材料與方法

試驗(yàn)材料為經(jīng)多火次鍛造而成的Ti-55511鈦合金棒材，棒材終鍛規(guī)格為φ245mm，采用ICP發(fā)射光譜儀測(cè)試棒材的元素含量，具體結(jié)果如表1所示。依據(jù)GB/T23605—2020《鈦合金β轉(zhuǎn)變溫度測(cè)定方法》測(cè)試棒材β轉(zhuǎn)變溫度，測(cè)得的β轉(zhuǎn)變溫度為890～895℃。

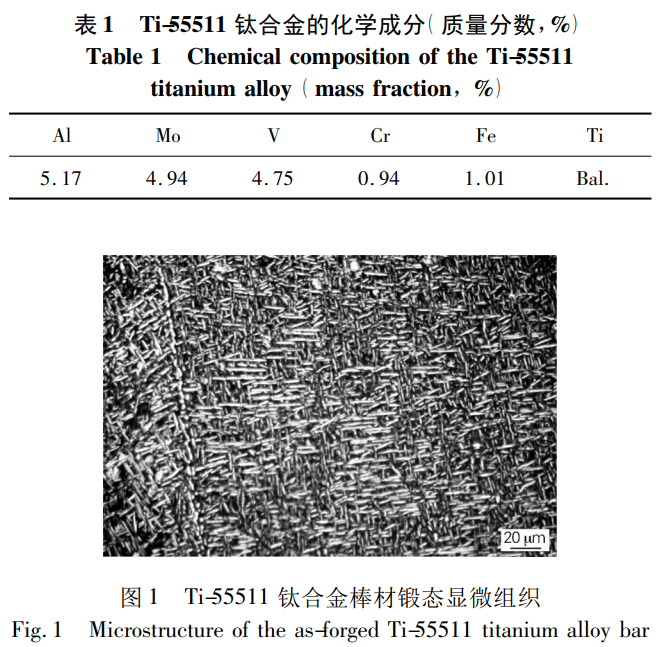

Ti-55511鈦合金棒材的原始微觀組織如圖1所示，該組織主要由β轉(zhuǎn)變組織和α相構(gòu)成，并有α晶界存在，其中α相尺寸長(zhǎng)短不一，α相以大量細(xì)小條狀為主且平行或交錯(cuò)均勻分布在基體上。

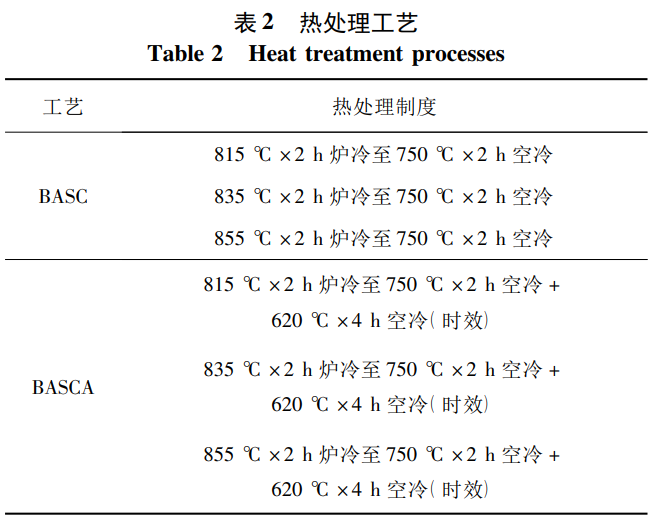

將棒材切割加工，隨后對(duì)棒材進(jìn)行BASCA工藝熱處理，本文將BASCA工藝細(xì)分為BASC工藝與BASCA工藝，區(qū)別為是否進(jìn)行A階段(即時(shí)效處理)，具體熱處理方案如表2所示。熱處理后，對(duì)合金進(jìn)行微觀組織觀察，同時(shí)測(cè)試?yán)煨阅堋Ｆ渲欣煨阅軠y(cè)試取樣方向?yàn)長(zhǎng)向(棒材縱向)，利用INSTＲON電子萬(wàn)能試驗(yàn)機(jī)，依據(jù)GB/T228．1—2021《金屬材料拉伸試驗(yàn)第1部分:室溫試驗(yàn)方法》進(jìn)行拉伸試驗(yàn)，每組3個(gè)平行試樣，最后取3個(gè)結(jié)果的平均值。合金的相組成使用EmpyreanX射線衍射儀(XＲD)進(jìn)行分析，Cu靶材，電流為40mA，電壓為40kV，掃描速度為10°/min，掃描角度范圍為30°～80°。在OLYMPUS光學(xué)顯微鏡下觀察顯微組織，斷口形貌以及高倍微觀組織采用SUPＲA55型掃描電鏡(SEM)進(jìn)行觀察，使用配比為HF∶HNO₃∶乳酸=1∶3∶5(體積比)的腐蝕劑進(jìn)行腐蝕。

2、試驗(yàn)結(jié)果與討論

2.1微觀組織

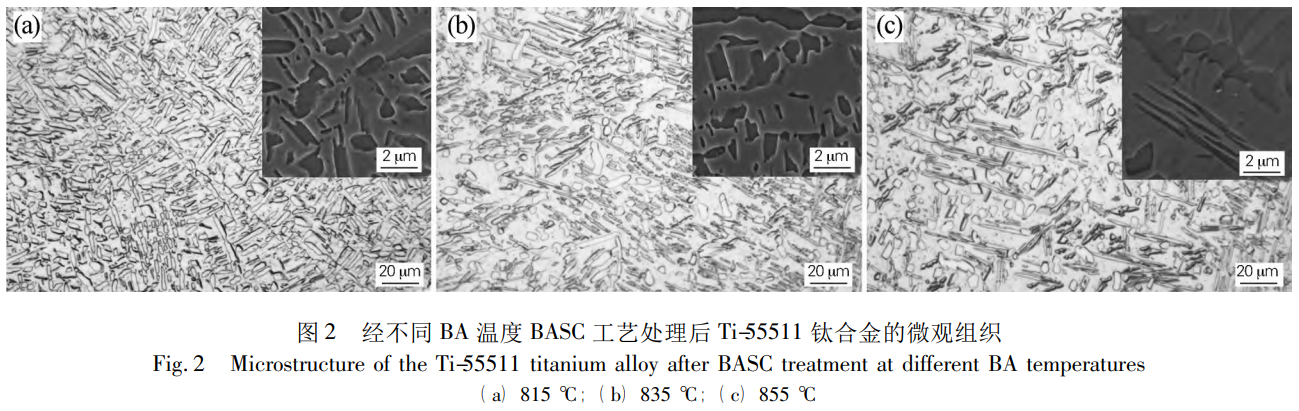

圖2為合金經(jīng)BASC工藝處理后的微觀組織，與棒材原始微觀組織相比，經(jīng)BASC工藝處理后，組織中α相形貌、分布情況以及尺寸均有所改變。組織中的α相尺寸相比原始組織中的α相有一定程度的增加，α相形貌包括大量條狀、少量等軸狀以及個(gè)別塊狀。

同時(shí)發(fā)現(xiàn)組織中β轉(zhuǎn)變組織不明顯，α相均勻分布在β基體上。隨著B(niǎo)A溫度的升高，組織中α相數(shù)量以及尺寸有減小現(xiàn)象，這是因?yàn)闇囟壬邥?huì)使組織中α相發(fā)生轉(zhuǎn)變，即發(fā)生α→β轉(zhuǎn)變，在升溫的過(guò)程中，組織中α相發(fā)生溶解的順序與原始組織中α相發(fā)生析出的順序相反，首先是尺寸較小較薄的α相發(fā)生溶解，隨后是尺寸較大較厚的α相發(fā)生溶解，最后導(dǎo)致α相含量以及尺寸減?。?］。

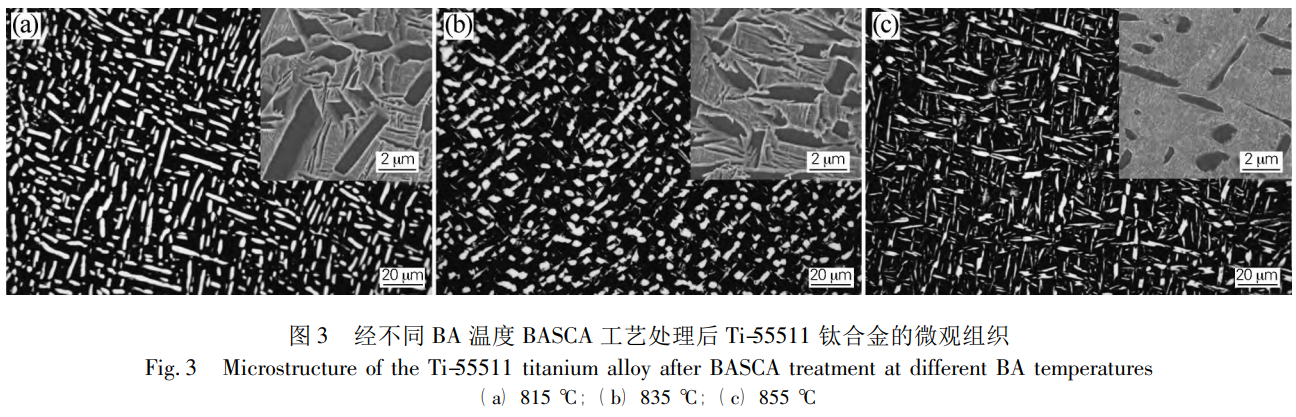

圖3為合金經(jīng)BASCA工藝處理后的微觀組織，相比于圖2，發(fā)現(xiàn)此時(shí)組織中β轉(zhuǎn)變組織明顯，組織變得更加均勻穩(wěn)定。β轉(zhuǎn)變組織變得明顯，說(shuō)明合金經(jīng)BASCA工藝中的時(shí)效處理后(A階段)，組織中的亞穩(wěn)定β相發(fā)生分解，析出更多次生α相以及穩(wěn)定的低溫β相。結(jié)合圖2、圖3可知，BA溫度可影響組織中α相尺寸，也可影響組織中α相形貌。當(dāng)BA溫度較低時(shí)，低溫導(dǎo)致原子擴(kuò)散能力下降，在SC階段的冷卻過(guò)程中，組織中形成的亞穩(wěn)定β相含量較少，導(dǎo)致在A階段析出次生α相能力減弱。當(dāng)BA溫度升高，SC階段形成的亞穩(wěn)定β相含量增加，導(dǎo)致A階段析出的次生α相含量增加，組織中次生α相的彌散度增大，組織更加穩(wěn)定。

2.2物相分析

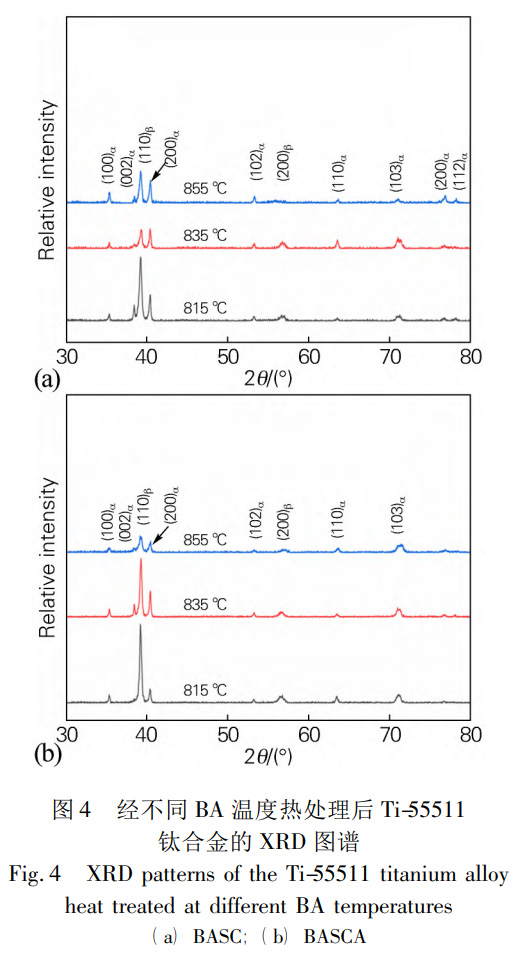

圖4(a)為合金經(jīng)BASC工藝處理后的XＲD圖譜。合金在加熱過(guò)程中會(huì)發(fā)生α→β相轉(zhuǎn)變，在加熱結(jié)束后的冷卻過(guò)程中，組織會(huì)產(chǎn)生β→α相轉(zhuǎn)變。研究表明［8-9］，在冷卻過(guò)程中，β相會(huì)進(jìn)行β→α'、β→α″以及β→α3種類型的轉(zhuǎn)變，α'相與α″相主要是以切變方式進(jìn)行轉(zhuǎn)變，α相主要是以擴(kuò)散方式進(jìn)行轉(zhuǎn)變。

而過(guò)冷度的大小是決定發(fā)生何種轉(zhuǎn)變方式的主要因素，當(dāng)組織中產(chǎn)生較大過(guò)冷度時(shí)，β相會(huì)以切變轉(zhuǎn)變的形式轉(zhuǎn)變?yōu)棣?#39;相或α″相，當(dāng)組織中產(chǎn)生較小過(guò)冷度時(shí)，β相會(huì)通過(guò)擴(kuò)散轉(zhuǎn)變形成α相。在BASC工藝中，合金首先隨爐冷卻至750℃，此過(guò)程為緩慢的爐冷，產(chǎn)生十分小的過(guò)冷度，隨后再進(jìn)行空冷，因?yàn)樵撾A段進(jìn)行冷卻的溫度較低，且冷卻方式為空冷，其產(chǎn)生的過(guò)冷度較小，故組織中形成α相。也有文獻(xiàn)指出［9］，通常情況下，水冷產(chǎn)生的過(guò)冷度是組織中發(fā)生切變轉(zhuǎn)變的必備條件，故經(jīng)BASC工藝處理后，合金的衍射峰主要由α相與β相構(gòu)成。

圖4(b)為合金經(jīng)BASCA工藝處理后的XＲD圖譜，因?yàn)楹辖鹪谠摴に囍袝?huì)進(jìn)行一次時(shí)效處理，該過(guò)程會(huì)使組織中的亞穩(wěn)定β相發(fā)生分解，最終形成穩(wěn)定的α相與β相。同時(shí)發(fā)現(xiàn)，當(dāng)BA溫度發(fā)生變化時(shí)，XＲD圖譜中α相與β相的衍射峰強(qiáng)度有所改變，這是由于不同的BA溫度會(huì)使β轉(zhuǎn)變組織中元素含量發(fā)生改變。在BA溫度升高的過(guò)程中，β轉(zhuǎn)變組織中的β類穩(wěn)定元素Mo、V的含量會(huì)有所降低，二者會(huì)影響晶格常數(shù)或占據(jù)特定的晶位，其含量的變化會(huì)影響到晶格或晶位的狀態(tài)，從而影響衍射峰強(qiáng)度。

此外，BA溫度升高還會(huì)使得α類穩(wěn)定元素Al的含量增加，其會(huì)導(dǎo)致α相的晶體結(jié)構(gòu)發(fā)生變化，比如晶格常數(shù)、晶胞體積等，這些變化也會(huì)直接影響到α相的衍射峰強(qiáng)度。即改變BA溫度會(huì)使得β轉(zhuǎn)變組織中的元素發(fā)生再分配現(xiàn)象，進(jìn)而導(dǎo)致衍射峰的強(qiáng)度發(fā)生變化［10-11］。

2.3拉伸性能

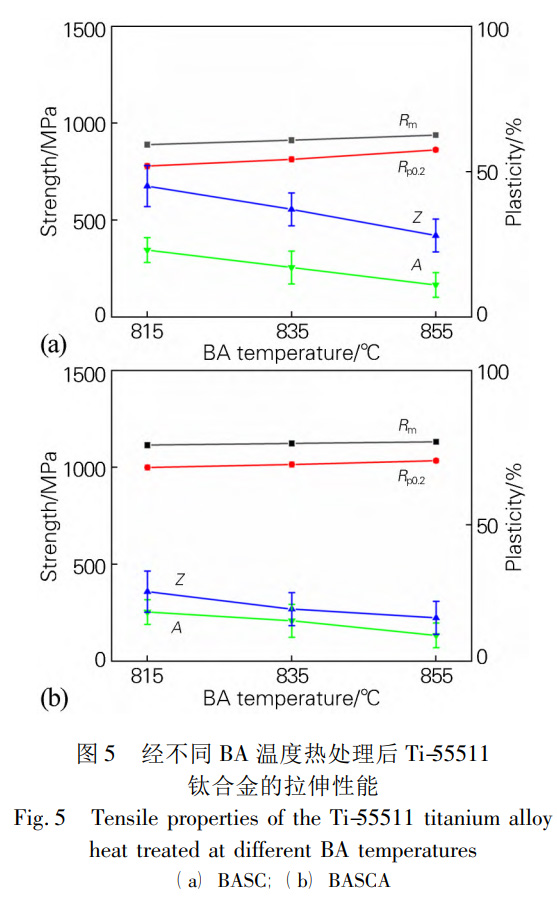

圖5為合金經(jīng)BASC與BASCA工藝處理后Ti55511鈦合金的室溫拉伸性能，由圖5可知，合金經(jīng)BASC工藝處理后，強(qiáng)度隨著B(niǎo)A溫度的升高而升高，而塑性呈現(xiàn)相反趨勢(shì)。合金經(jīng)BASCA工藝處理后，其拉伸性能變化趨勢(shì)與BASC工藝處理后一致。經(jīng)比較，合金經(jīng)BASCA工藝處理后，強(qiáng)度更高，但塑性略差。經(jīng)BASCA工藝處理后，當(dāng)BA溫度為855℃時(shí)，合金強(qiáng)度最大，其最大抗拉強(qiáng)度(Ｒm)為1131MPa，最大屈服強(qiáng)度(Ｒp0．2)為1034MPa。經(jīng)BASC工藝處理后，當(dāng)BA溫度為815℃時(shí)合金塑性最佳，其斷后伸長(zhǎng)率(A)為23%，斷面收縮率(Z)為45%。

當(dāng)合金經(jīng)BASC工藝處理后，BA溫度較低時(shí)，組織中初生α相含量較多，這會(huì)減小組織滑移帶之間距離，大量初生α相會(huì)使組織內(nèi)部位錯(cuò)線更加細(xì)密和均勻，減小在晶界處產(chǎn)生的位錯(cuò)塞積，延遲拉伸過(guò)程中孔洞的形核與生長(zhǎng)，拉伸試樣在斷裂前會(huì)有較大的形變，提升合金塑性［12］。同時(shí)，合金的組織中存在較多等軸狀以及條狀的初生α相，二者與β基體之間不存在固定位向關(guān)系，在塑性變形時(shí)，位錯(cuò)形成后會(huì)遇到較容易開(kāi)動(dòng)的滑移面，對(duì)塑性變形產(chǎn)生協(xié)調(diào)作用，使得合金塑性較高［13］。隨著B(niǎo)A溫度升高，組織中初生α相含量降低，且析出次生α相含量增加，由于組織中初生α

相對(duì)合金的塑性有較大的影響，其含量越多塑性越好，故初生α相含量降低導(dǎo)致合金塑性降低。同時(shí)組織中析出較多次生α相，加大其互相交織的緊密程度，增強(qiáng)彌散強(qiáng)化效果，增加位錯(cuò)運(yùn)動(dòng)的障礙，故合金強(qiáng)度增加［14-15］。

當(dāng)合金經(jīng)BASCA工藝處理后，時(shí)效過(guò)程會(huì)使亞穩(wěn)定β相分解，形成大量彌散均勻的次生α相，增加組織中α相與β相的相界面，增加位錯(cuò)運(yùn)動(dòng)過(guò)程中的阻礙，且隨著B(niǎo)A溫度的不斷升高，組織中亞穩(wěn)定β相的數(shù)量增加，從而使得在時(shí)效過(guò)程中析出更多次生α相，導(dǎo)致合金強(qiáng)度更高［16］。

2.4拉伸斷口微觀形貌

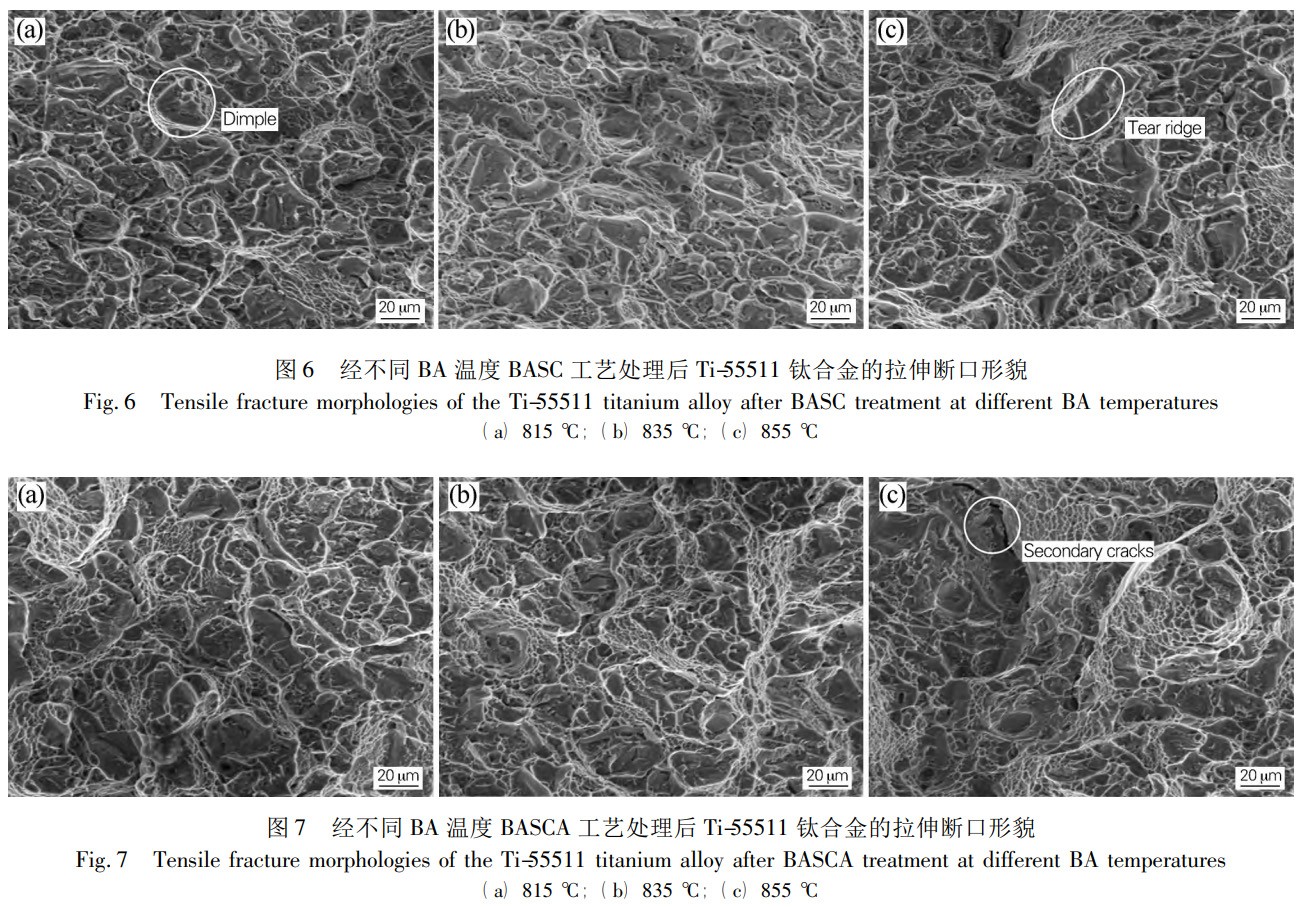

圖6為合金經(jīng)BASC工藝處理后拉伸試樣斷口微觀形貌，發(fā)現(xiàn)其斷口形貌主要以韌窩為主，韌窩尺寸較大且深。韌窩是判斷塑性大小的主要因素之一，韌窩一般存在于塑性好的材料內(nèi)，且具有吸收較高能量的作用，韌窩尺寸與深淺一定程度上會(huì)體現(xiàn)該合金受到應(yīng)力的狀態(tài)以及延展性［17-18］。故當(dāng)斷口形貌中韌窩尺寸越大且深度越深時(shí)，合金的塑性越好。同時(shí)發(fā)現(xiàn)，隨著B(niǎo)A溫度的升高，斷口中除韌窩外，其撕裂棱形貌越加明顯，意味著合金強(qiáng)度不斷升高。

圖7為合金經(jīng)BASCA工藝處理后的拉伸斷口微觀形貌，發(fā)現(xiàn)斷口中除韌窩外還存在較多的二次裂紋，二次裂紋通常是拉伸試樣在纖維區(qū)發(fā)生斷裂時(shí)形成的［19］。此外，合金經(jīng)時(shí)效處理后，其組織中存在大量針狀次生α相，當(dāng)裂紋在擴(kuò)展過(guò)程中遇到次生α相時(shí)，會(huì)產(chǎn)生裂紋分枝現(xiàn)象，導(dǎo)致組織中有二次裂紋形成，二次裂紋的形成需要更多的能量，二次裂紋還對(duì)裂紋擴(kuò)展起到一定抑制作用［20］，使得合金的強(qiáng)度較高，故經(jīng)BASCA工藝處理后合金的強(qiáng)度較高，與圖5結(jié)果相一致。組織中的大量次生α相還會(huì)使經(jīng)BASCA工藝處理后的合金斷口形貌有明顯的高低起伏，這是由于在發(fā)生斷裂的過(guò)程中，次生α相會(huì)增加裂紋擴(kuò)展路徑的曲折性，因此斷口微觀形貌呈現(xiàn)出高低起伏的崎嶇形貌。

3、結(jié)論

1)Ti-55511鈦合金棒經(jīng)BASC(β退火+緩慢冷卻)工藝處理后，組織中的α相尺寸相比合金原始組織中的α相有一定程度的增加，組織中α相形貌包括大量條狀、少量等軸狀以及個(gè)別塊狀。經(jīng)BASCA(β退火+緩慢冷卻+時(shí)效)工藝處理后，合金中β轉(zhuǎn)變組織明顯，組織變得更加均勻穩(wěn)定。BA(β退火)溫度可影響組織中α相尺寸及形貌。

2)在BASC與BASCA工藝中，合金強(qiáng)度均隨BA溫度的升高而升高，而塑性則呈相反趨勢(shì)。經(jīng)BASCA工藝處理后，當(dāng)BA溫度為855℃時(shí)，合金強(qiáng)度最大，其最大抗拉強(qiáng)度(Ｒm)為1131MPa，最大屈服強(qiáng)度(Ｒp0．2)為1034MPa。經(jīng)BASC工藝處理后，當(dāng)BA溫度為815℃時(shí)合金塑性最佳，其斷后伸長(zhǎng)率(A)為23%，斷面收縮率(Z)為45%。

3)合金經(jīng)BASC工藝處理后的斷口形貌主要以韌窩為主，韌窩形貌較大且深，隨BA溫度升高，斷口中撕裂棱形貌越加明顯。經(jīng)BASCA工藝處理后，合金斷口微觀形貌中除韌窩外還存在二次裂紋，且斷口呈現(xiàn)出高低起伏的崎嶇形貌。

參考文獻(xiàn):

［1］肖 寒，于佳新，張宏宇，等． 退火溫度對(duì)新型高強(qiáng)耐蝕鈦合金組 織與性 能 的 影 響［J］． 稀 有 金 屬 材 料 與 工 程，2022，51 ( 3 ) :

947-952． Xiao Han，Yu Jiaxin，Zhang Hongyu，et al． Effects of annealing temperature on microstructure and properties of new high strength corrosion resistant titanium alloy ［J］． Ｒare Metal Materials and Engineering，2022，51( 3) : 947-952．

［2］李志尚，陳立全，楊 平，等． TC18 鈦合金棒材鍛造時(shí)拔長(zhǎng)過(guò)程 織構(gòu)模擬［J］． 塑性工程學(xué)報(bào)，2021，28( 9) : 94-102．

Li Zhishang，Chen Liquan，Yang Ping，et al． Simulation of texture in drawing of TC18 titanium alloy bars during forging［J］． Journal of Plasticity Engineering，2021，28( 9) : 94-102．

［3］ Cui Yimin，Zheng Weiwei，Hua Chao，et al． Effectiveness of hot deformation and subsequent annealing for β grain refinement of Ti-5Al5Mo-5V-1Cr-1Fe titanium alloy［J］． Ｒare Metals，2021，40 ( 12 ) :3608-3615．

［4］牟芃威，呂書(shū)鋒，杜趙新． 固溶和時(shí)效溫度對(duì)鑄態(tài) TC18 合金組織 性能的影響［J］． 鋼鐵釩鈦，2023，44( 2) : 61-66．

Mou Pengwei，Lü Shufeng，Du Zhaoxin． Effects of solution and aging temperature on microstructure and properties of as-cast TC18 alloy［J］． Iron Steel Vanadium Titanium，2023，44( 2) : 61-66．

［5］辛宏靖，廖敏茜，王瀟漢，等． 初生 α 相含量對(duì) TC18 時(shí)效組織及 力學(xué)性能的影響［J］． 精密成形工程，2021，13( 3) : 143-147．

Xin Hongjing，Liao Minxi，Wang Xiaohan，et al． Effect of volume fraction of primary α phase on mechanical property in TC18 alloy［J］． Journal of Netshape Forming Engineering，2021，13( 3) : 143-147．

［6］張 穎，胡生雙，鄭 超，等． 雙重退火對(duì)激光增材制造 TC18 鈦 合金組織和性能的影響［J］． 特種鑄造及有色合金，2021，41( 8) :

1006-1009． Zhang Ying，Hu Shengshuang，Zheng Chao，et al． Effects of double annealing on microstructure and properties of TC18 titanium alloy by laser additive manufacturing ［J］． Special Casting and Nonferrous Alloys，2021，41( 8) : 1006-1009．

［7］張 翥，王群驕，莫 畏． 鈦的金屬學(xué)和熱處理［M］． 北京: 冶金 工業(yè)出版社，2009: 46-220．

［8］辛社偉，趙永慶． 鈦合金固態(tài)相變的歸納與討論( Ⅵ) —阿爾法 ［J］． 鈦工業(yè)進(jìn)展，2013，30( 4) : 1-8．

Xin Shewei，Zhao Yongqing． Inductions and discussions of solid state phase transformation of titanium alloy ( Ⅵ ) -Alpha［J］． Titanium Industry Progress，2013，30( 4) : 1-8．

［9］辛社偉． 鈦合金固態(tài)相變的歸納與討論( Ⅴ) —相與相變談［J］． 鈦 工業(yè)進(jìn)展，2013，30( 3) : 12-15．

Xin Shewei． Inductions and discussions of solid state phase transformation of titanium alloy ( Ⅴ) -Talking about phase and phasetransformation［J］． Titanium Industry Progress，2013，30( 3) : 12-15．

［10］王 琛，徐 棟，陳 力． 熱處理對(duì) TC18 鈦合金組織和力學(xué)性能 的影響［J］． 金屬熱處理，2018，43( 9) : 186-190．

Wang Chen， Xu Dong， Chen Li． Effect of heat treatment on microstructure and mechanical properties of TC18 titanium alloy［J］． Heat Treatment of Metals，2018，43( 9) : 186-190．

［11］Xu Jianwei， Zeng Weidong， Zhou Dadi， et al． Evolution of coordination between α and β phases for two-phase titanium alloy during hot working［J］． Transactions of Nonferrous Metals Society of China，2021，31( 11) : 3428-3438．

［12］李少?gòu)?qiáng)，陳 威，查 友，等． TC18 合金大型鍛棒沖擊韌性的橫縱 向差異研究［J］． 稀有金屬材料與工程，2021，50( 3) : 911-917．

Li Shaoqiang， Chen Wei， Zha You， et al． Difference between transverse and longitudinal impact toughness of TC18 alloy large-scale forging rods［J］． Ｒare Metal Materials and Engineering，2021，50( 3) : 911-917．

［13］Chi G，Yi D，Jiang B，et al． Crack propagation during Charpy impact toughness testing of Ti-AlV-Mo-Zr alloy tubes containing equiaxed and lamellar microstructures［J］． Journal of Alloys and Compounds，2020，852: 156581．

［14］Wang X，Zhu Z，Lu T，et al． The Influence of forging processing on fatigue crack propagation rate of damage-tolerant titanium alloy［J］． Ｒare Metals Letters，2008，27( 7) : 12-20．

［15］Guo P，Zhao Y，Hong Q，et al． Fatigue crack propagation and crack tip plasticity zone of TC4-DT titanium alloy［J］． Ｒare Metal Materials and Engineering，2014，43( 6) : 1479-1482．

［16］Nitin Kotkunde，Hansoge Nitin Krishnamurthy，Pavan Puranik，et al． Microstructure study and constitutive modeling of Ti-6Al-4V alloy at elevated temperatures［J］． Materials ＆ Design，2014，54: 96-103．

［17］劉瑩瑩，張君彥，王夢(mèng)婷，等． TC18 鈦合金棒材和鍛件的沖擊性 能及斷口分析［J］． 稀有金屬，2019，43( 8) : 891-896．

Liu Yingying， Zhang Junyan， Wang Mengting， et al． Impact properties and fracture analysis of TC18 titanium alloy bars and forgings［J］． Chinese Journal of Ｒare Metals，2019，43 ( 8 ) :891-896．

［18］Liu Z，Li P，Xiong L，et al． High-temperature tensile deformation behavior and microstructure evolution of Ti55 titanium alloy［J］． Materials Science and Engineering A，2016，680: 259-269．

［19］Chen Junhong， Xu Weifang， Zhang Fangju， et al． Strain rate dependent tension behavior of TC11 titanium alloys［J］． Ｒare Metal Materials and Engineering，2021，50( 6) : 1883-1889．

［20］Wang He，Ma Shuyuan，Wang Jiachen，et al． Microstructure and mechanical properties of TA15 /TC11 graded structural material by wire arc additive manufacturing process［J］． Transactions of Nonferrous Metals Society of China，2021，31( 8) : 2323-2335．
