1、引言

海洋覆蓋地球表面積的 71%，是人類社會可持續發展的戰略新疆域。其中，深遠海（通常指水深超過 1000 米的海域）環境極端惡劣、資源儲量豐富，已成為各國科技與經濟發展的競爭焦點。我國 “十五五” 規劃及 “海洋強國” 戰略明確提出，需強化深海科技引領，突破深海探測與開發關鍵技術。在此背景下，研發先進、可靠的深海裝備體系成為支撐國家經略深海能力的核心舉措。

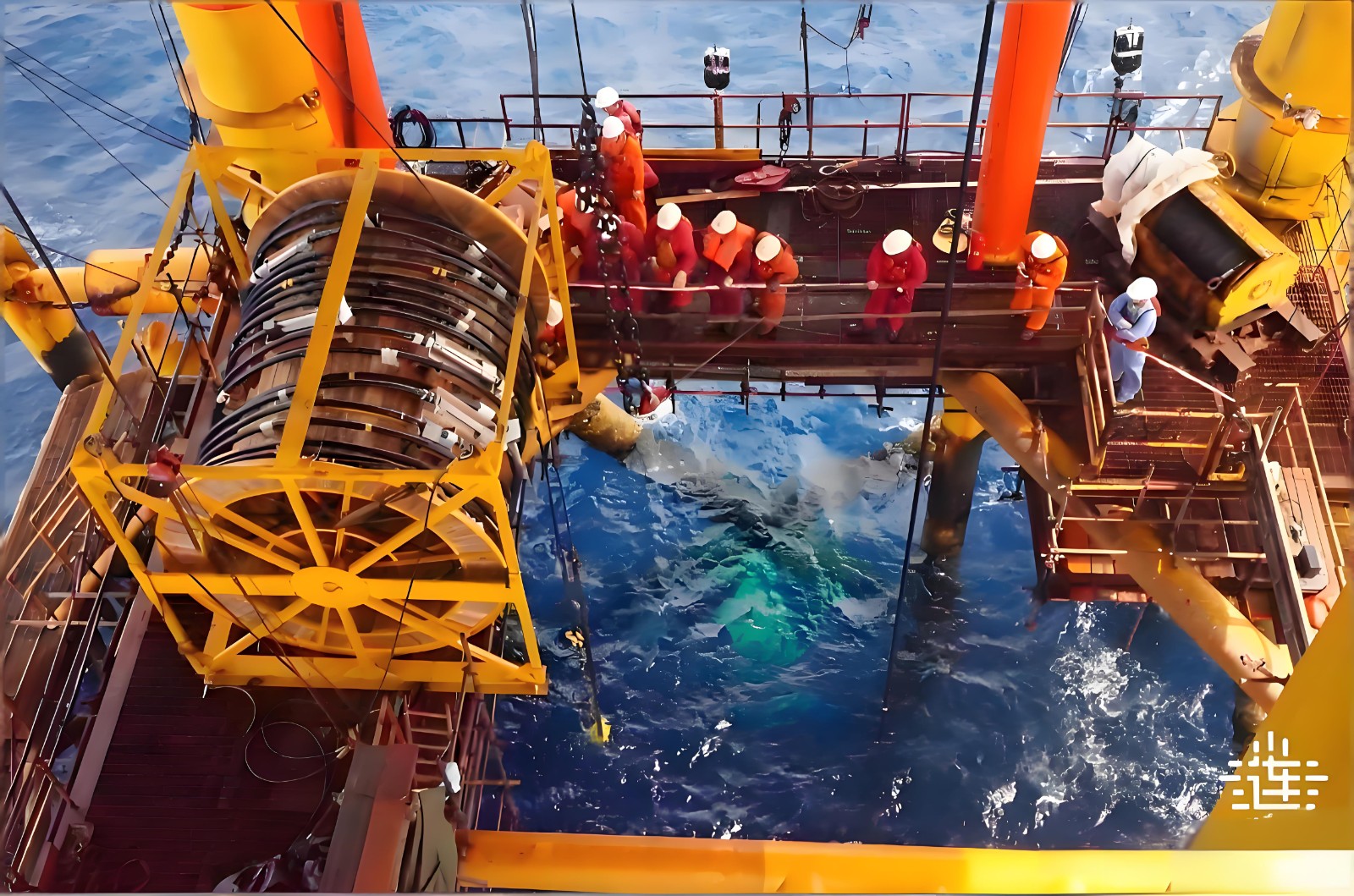

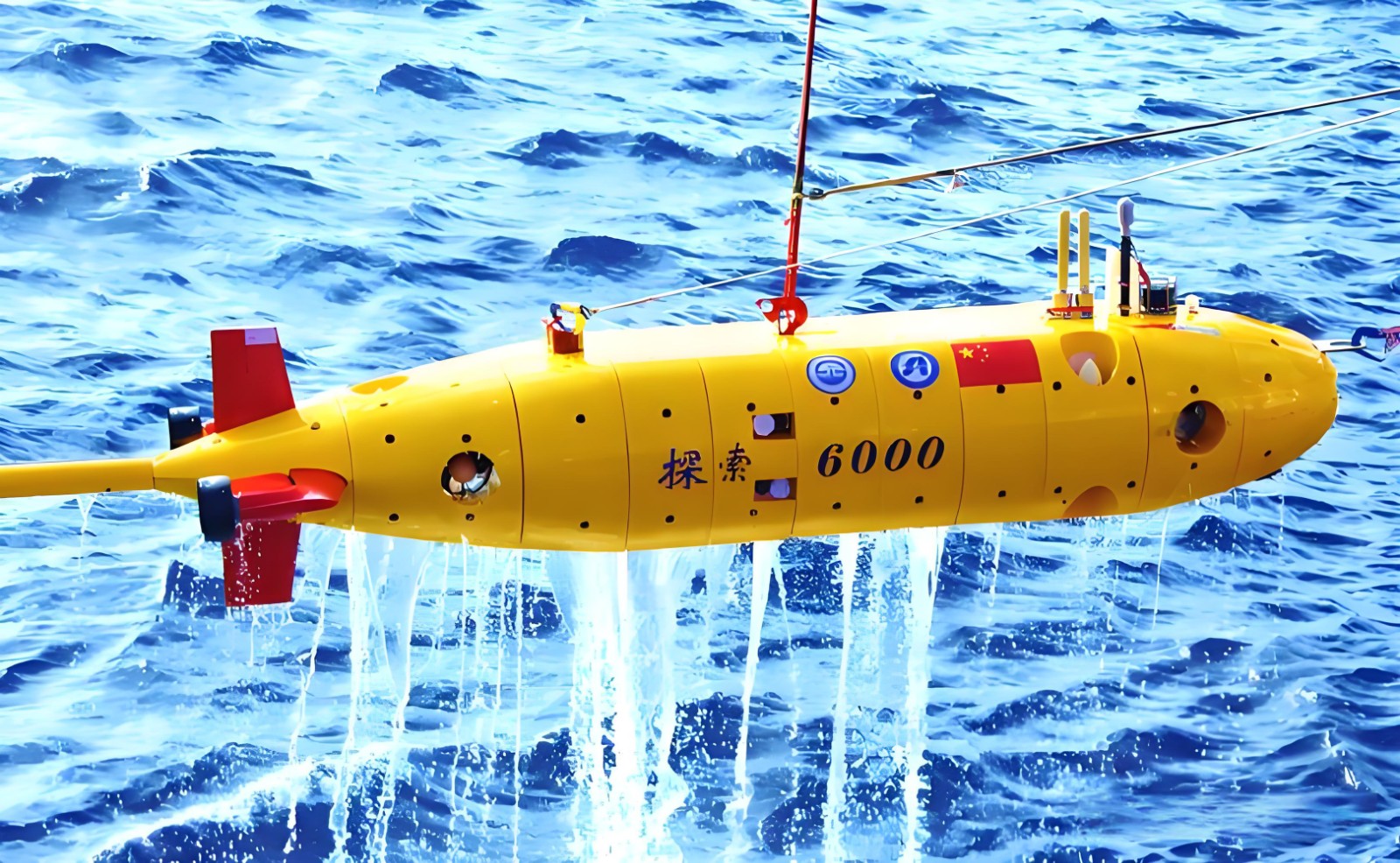

深海裝備主要分為深海防護裝備（如深海空間站耐壓艙體、海底觀測網防護殼體）與深海探索裝備（如載人 / 無人潛水器、ROV/AUV 等）兩大類。這些裝備在深海環境中面臨由極高的靜水壓力、接近 0℃的低溫、高鹽度腐蝕介質以及復雜流體載荷共同構成的極端服役條件，對結構完整性提出了嚴峻挑戰。

焊接作為實現大型復雜金屬結構成型的關鍵制造工藝，其質量直接決定了深海裝備的耐壓性能、結構安全性與服役可靠性。焊接過程是局部快速熔化與凝固的冶金過程，導致接頭區域在化學成分、微觀組織與力學性能上存在不均勻性，常成為裝備結構的 “薄弱環節”。在深海長期高壓、低溫及腐蝕介質協同作用下，常規環境下合格的焊接接頭可能出現氫致開裂、應力腐蝕開裂及疲勞性能衰減等早期失效現象，嚴重威脅裝備與人員安全。

因此，深海裝備焊接已超越傳統制造范疇，發展成為一門涉及材料科學、固體力學、腐蝕科學與先進制造工藝的交叉學科前沿。本文從材料體系、焊接方法、環境適應性及智能化發展等多個維度，對深海裝備焊接技術進行系統綜述，旨在揭示其科學本質與技術特征，為相關技術攻關與未來發展提供清晰的學術參考與技術路徑。

2、深海裝備體系與關鍵材料

2.1 深潛器載人耐壓殼體材料

全球深潛器載人耐壓殼體的材料技術演進總體遵循 “鋼材?中強鈦合金?高強鈦合金 / 透明材料” 的發展路徑。國外技術起步于 20 世紀 60 年代，而國內在 “十一五” 期間依托 “蛟龍?zhí)枴? 載人潛水器實現了技術跨越，顯著縮小了與國際先進水平的差距。

國際大深度潛水器材料應用中，鈦合金已成為主流選擇。美國早期 “Alvin 號” 曾采用 HY100 鋼（作業深度 2200 米），1974 年升級為 Ti6211 鈦合金（強度等級 780MPa，作業深度拓展至 4500 米）。20 世紀 80 年代后，強度等級 800MPa 的 Ti64 鈦合金（Ti-6Al-4V）因成本優勢得到廣泛應用，法國 “Nautile 號”、日本 “深海 6500 號” 及升級后的新 “Alvin 號” 均采用該材料。全海深（11000 米級）裝備中，美國 “Limiting Factor 號” 沿用 Ti64 鈦合金制造雙人載人艙（內徑 1.5m，壁厚 90mm），并以螺栓連接替代焊接降低制造難度。

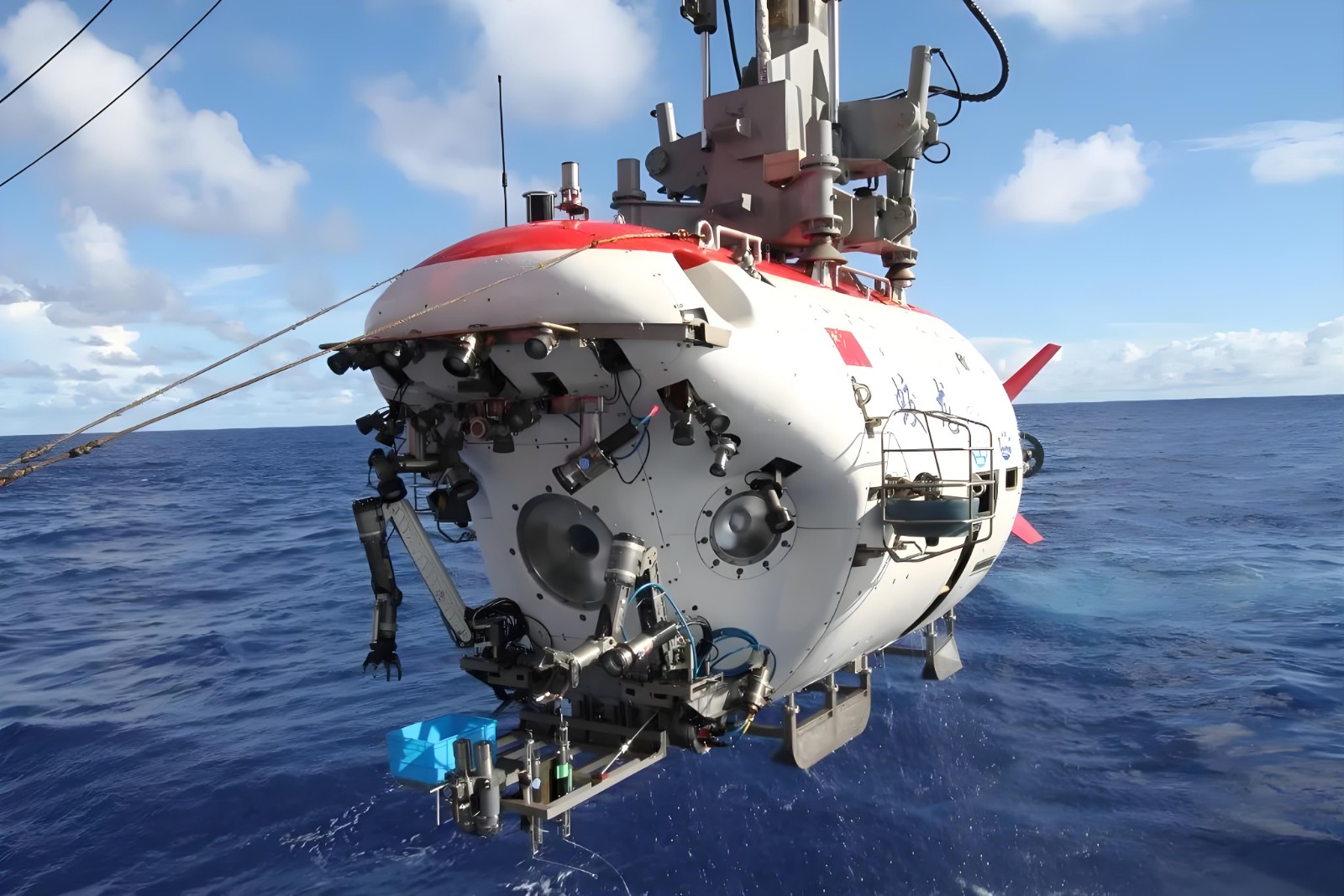

國內 7000 米級 “蛟龍?zhí)枴? 與 4500 米級 “深海勇士號” 兩款載人潛水器，均選用 800MPa 級 Ti64 鈦合金作為載人艙體的核心結構材料，為我國深潛領域材料的應用與發展筑牢了技術根基。在全海深探測技術的攻堅過程中，中國科學院金屬研究所通過自主攻關取得重大突破，成功研發出 950MPa 級高強韌鈦合金，并基于該材料研制出全球首個可搭載 3 人的全海深鈦合金球艙。這一關鍵技術成果，為 “奮斗者號” 于 2020 年創下 10909 米載人深潛世界紀錄提供了核心材料與結構保障。該潛水器自 2021 年起開展常態化科考作業。在透明材料領域，我國于 2012 年啟動首型全通透載客潛水器的研制工作，2015-2016 年完成 “寰島蛟龍” 型潛水器的海上試驗與交付，推動了有機玻璃在淺海觀測場景的工程化應用。

2.2 深潛器設備儀器耐壓殼體材料

深潛器配套的各類觀測與探測裝備，其外殼需依靠耐壓結構抵御深海環境下的極端靜水壓力。和載人耐壓艙體不同，這類設備的殼體更強調成本可控性與結構輕量化特性，為此鈦合金、鋁合金以及高抗壓強度陶瓷等多種材料均已投入實際工程應用。美國在 2007 年成功研制的 “Nereus 號” 全海深無人混合潛水器，便大量采用了陶瓷材質的耐壓艙體結構。該潛水器的陶瓷耐壓艙為圓柱構型，外徑尺寸分別為 355mm 與 191mm，艙體端部選用鈦合金進行密封處理，同時借助高強度環氧樹脂實現了陶瓷與金屬構件的穩固連接。除此之外，陶瓷艙段的長度一般會限制在 500mm 以內，以保障其耐壓性能與結構穩定性。

鑒于鈦合金在深海潛水器中的主導地位及其焊接質量對整體結構完整性的關鍵影響，下文將重點探討其焊接技術，深入分析工藝難點與最新進展，以評估并保障其在水下極端環境中的服役可靠性。

3、鈦合金先進連接技術及成型方案

3.1 鈦合金焊接的重要性與挑戰

鈦合金因具有高強度、低密度和卓越的耐腐蝕性能，已成為深海裝備關鍵結構的首選材料。在我國自主研發的全海深載人潛水器 “奮斗者號” 中，950MPa 級高強韌鈦合金成功應用于載人艙球殼制造，為下潛至 10909 米提供了材料基礎。隨著深海裝備向更大深度、更長壽命與更高可靠性方向發展，鈦合金焊接技術已成為制約裝備性能與壽命的關鍵技術瓶頸。

鈦合金焊接面臨的主要挑戰源于其特殊的物理化學特性：高溫下化學活性高，易與氧、氮等氣體反應導致接頭脆化；高熱導率與低比熱容導致焊接過程溫度梯度大，殘余應力顯著；固態相變行為使焊接接頭組織性能控制復雜化。上述因素共同導致鈦合金焊接接頭易出現氣孔、裂紋、未熔合等缺陷，嚴重制約焊接質量的提升。

為應對上述挑戰，國內外研究機構開展了大量鈦合金焊接技術研究，主要聚焦于激光焊、電子束焊、增材制造等先進焊接方法，并在異種材料連接與大厚度結構焊接等領域進行了創新探索。近年來，隨著數字化與智能化技術的不斷發展，焊接過程精確控制與質量在線監測也取得了顯著進展，為實現深海裝備高性能、長壽命焊接接頭的制備提供了新的技術路徑。

3.2 激光焊接技術研究進展

激光焊接技術憑借高能量密度、低熱輸入和小變形等優勢，已成為鈦合金連接的重要工藝手段。根據焊接原理與工藝特點，鈦合金激光焊接主要包括常規激光焊、窄間隙激光焊和雙光束激光焊等類型。

在石油化工與船舶制造領域，中厚板鈦合金應用廣泛。全球范圍內對中厚板鈦合金激光焊接技術的研究仍處于探索發展階段，當前研究焦點多集中于 TC4 鈦合金，且涉及的板厚大多不超過 10mm。相關研究表明，中厚板鈦合金激光焊接過程中易出現羽輝現象、表面氧化、氣孔缺陷及裂紋等問題，這些技術難題亟待通過針對性研究加以解決。此外，鈦合金激光焊接接頭的力學性能與焊接過程中的熱輸入?yún)?shù)調控存在顯著相關性，這一關聯特性也是該領域的核心研究方向之一。經焊接工藝優化后，可獲得幾乎無缺陷的焊接接頭，其強度系數可達母材的 90% 以上。

有學者采用激光焊技術實現了高強鈦合金的可靠焊接，分析表明：激光焊接頭中無氣孔、裂紋等缺陷；焊縫區域由粗大針狀 α 馬氏體和少量 β 相組成，激光焊縫區域顯微硬度高于母材，接頭抗拉強度均在 910MPa 以上，激光焊技術適合于高強鈦合金焊接。

3.3 鈦合金真空電子束焊接

電子束焊接技術的核心原理為：高能電子流轟擊工件表面時，將自身動能轉化為熱能，使待焊材料快速熔化并實現冶金連接。該技術具備功率密度高、加工精度優異及焊縫深寬比大等顯著優勢。然而 α 型鈦合金的電子束焊接過程中，易生成硬脆且不穩定的相組織，進而導致焊接接頭塑韌性劣化，這一問題已成為制約其應用的關鍵瓶頸。針對此缺陷，當前研究多聚焦于兩類技術路徑：一是通過焊后熱處理工藝調控組織，促使不穩定的 α 相轉變?yōu)榉€(wěn)定的 α 相和 β 相，同時釋放焊接殘余應力；二是在電子束焊接前對鈦合金母材實施預熱處理，并配合焊后熱處理工藝，從源頭抑制 α 相的生成。

苗金芳等學者以 7mm 厚 TC4 鈦合金為研究對象，開展電子束焊接工藝試驗，并系統探究了焊接接頭的微觀組織與力學性能。研究結果表明：在優化的焊接工藝參數下，可獲得成型穩定的焊接接頭；焊縫區域組織發生顯著轉變，由母材的 β 相轉變?yōu)? α' 相，且呈現粗大柱狀晶形貌；硬度測試顯示，焊縫區域硬度高于母材，且沿焊縫厚度方向呈現從頂部到底部逐漸降低的分布特征；力學性能測試數據顯示，焊縫抗拉強度可達 948MPa，與母材相當；斷口形貌分析表明，斷口存在均勻分布的韌窩，屬于典型的塑性斷裂；此外，接頭彎曲角度可達 150°，沖擊功為 28J/cm2，綜合表明所獲得的焊縫成型質量良好且性能可靠。

王維賢等研究者采用真空電子束焊接工藝，對 30mm 厚 TC4 鈦合金板材進行對接焊試驗。為探究熱處理工藝對焊接接頭性能的調控作用，研究團隊分別對焊接接頭實施去應力退火與完全退火處理，系統分析了兩種熱處理工藝對接頭微觀組織及力學性能的影響規律，相關研究結論為實際工程構件的生產制造提供了理論支撐與技術參考。微觀組織分析表明，焊接接頭不同區域組織存在顯著差異：母材區主要為雙相組織，由等軸 α 相、板條狀 α 相及晶間 β 相共同構成；熱影響區組織組成較為復雜，包含初生 α 相、針狀馬氏體 α 相以及板條 α+β 雙相組織；焊縫區則以大量針狀馬氏體 α' 相為主要組織特征，僅在原始 β 晶界處分布少量 α 相。

3.4 鈦合金增材制造技術

在航空航天領域，增材制造技術主要用于制造在極端環境下運行的高性能關鍵零部件，如航空發動機部件及航天器結構組件。這一技術不僅能大幅減少材料消耗，還能實現復雜結構的一體化成形。

然而，針對水下極端環境的鈦合金增材制造研究相對較少，該領域的探索尚待深化。鈦合金增材制造過程中將不可避免地產生各類冶金缺陷，其中氣孔缺陷最為典型且危害突出。對于長期處于高壓、腐蝕水環境中的水下裝備而言，這類帶氣孔缺陷的部件存在極大安全隱患，可能導致密封失效、結構斷裂等嚴重事故，因此氣孔缺陷在水下裝備用鈦合金制件中屬于絕對無法接受的質量問題，必須進行嚴格把控。

當前，控制鈦合金增材制造氣孔缺陷的核心思路集中在工藝調控與后處理優化兩大維度。在工藝調控層面，氣孔的形成與增材制造過程中的層厚、能量輸入、掃描策略、掃描速率等參數密切相關，例如冷卻速率過快導致熔融金屬中的氣體無法及時溢出，便會在制件內部形成滯留氣孔。

與此同時，針對性的后處理技術也是彌補前期工藝不足、進一步消除氣孔的關鍵手段。諸如熱等靜壓、超聲波處理等技術，能夠有效壓實制件內部微小氣孔，或通過能量作用促進氣孔融合逸出，顯著提升鈦合金制件的致密度。這類后處理技術不僅是解決當前鈦合金增材制造氣孔問題的有效路徑，更為水下裝備用鈦合金制件的質量保障提供了核心支撐，推動鈦合金增材制造技術在水下裝備領域的安全應用與深度發展。

4、總結與展望

鈦合金先進連接與增材制造技術作為深海裝備制造領域的核心支撐技術，憑借激光焊接、電子束焊接及增材制造等工藝的高效性與精準性，不僅為深海裝備大型復雜結構的一體化制造提供了突破性解決方案，更以其廣闊的應用前景，成為提升深海裝備制造水平的關鍵抓手。

然而，面向深海極端服役環境，當前技術仍面臨多重核心挑戰：氣孔抑制的穩定性不足、焊接及增材組織均勻性難以精準控制、殘余應力調控效果有限，以及腐蝕可靠性與深海環境的適配性有待提升，這些問題共同制約著深海裝備的服役安全性與壽命。

未來，深海裝備用材料焊接技術的發展需以 “工藝 - 組織 - 性能” 的內在關聯機制為核心研究方向，聚焦深海極端環境需求，研發兼具高強度、高耐蝕性的新型焊接與增材制造技術。

通過上述技術路徑的突破，可全面破解深海裝備制造中的技術瓶頸，顯著提升我國深海裝備的自主制造能力與核心部件服役可靠性，為我國在深海資源開發、海洋權益維護等領域的戰略發展提供堅實的技術保障。

參考文獻

[1] 吳有生，司馬燦，朱忠，等。海洋裝備技術的重點發展方向 [J]. 前瞻科技，2022,1 (2):20-35.

[2] 王華，趙坦，陳妍。載人深潛器耐壓殼體用金屬材料研發進展 [J]. 材料開發與應用，2023,38 (3):88-95.

[3] 楊旭光，廖志謙，劉希林，等。大厚度鈦合金焊接技術的現狀與發展 [J]. 焊接技術，2024,53 (2):5-11.

[4] 楊靜，程東海，黃繼華，等.TC4 鈦合金激光焊接接頭組織與性能 [J]. 稀有金屬材料與工程，2009,38 (2):259-262.

[5] 苗金芳，王愛琴，呂逸帆，等.7mm 厚 TC4 鈦合金電子束焊接頭組織和性能 [J]. 焊接，2023 (1):37-42.

[6] 王維賢，莊明祥，劉波，等.30mm 退火態 TC4 鈦合金 EBW 接頭組織與性能研究 [J]. 焊管，2023,46 (3):13-19.

[7] 湯海波，吳宇，張述泉，等。高性能大型金屬構件激光增材制造技術研究現狀與發展趨勢 [J]. 精密成形工程，2019,11 (4):58-63.

[8] 梁朝陽，張安峰，梁少端，等。高性能鈦合金激光增材制造技術的研究進展 [J]. 應用激光，2017,37 (3):452-458.

[9] 韓冬，莊明祥，柴有丁。鈦合金激光增材制造技術研究進展 [J]. 世界有色金屬，2024 (23):19-21.

（注，原文標題：深海裝備用材料焊接技術研究現狀及發展前景展望）
