1、引言

TC18鈦合金，名義成分為Ti-5Al-5Mo-5V-1Cr-1Fe，是一種高強近β鈦合金，具有高比強度和優異的抗沖擊、抗疲勞性能，以及良好的淬透性和焊接性，在航空領域具有廣闊的應用前景。目前，TC18鈦合金已用于制備大型起落架和機體的關鍵承力構件，以取代300M等超高強度鋼，在滿足服役性能要求的同時起到顯著的減重效果[2-3]。

TC18等近β鈦合金在加工過程中，主要通過鍛造和熱處理工藝實現形性協同控制，滿足構件的形狀尺寸和組織性能要求。然而，實際鍛造過程中，由于大尺寸鍛坯的溫度和變形分布不均勻，以及多火次鍛造和熱處理的交替作用，坯料內部極易出現細晶亮帶和β織構等缺陷[4-6]。研究表明，上述缺陷直接影響鈦合金的強度、塑性和斷裂韌度等關鍵性能[7-9]。因此，有必要對細晶亮帶等鍛造缺陷的形成機理進行深入研究。王少陽等人[10]在TC4-DT鈦合金鍛件中發現異常的低倍亮斑組織，對該類缺陷的組織特征和力學性能進行了表征，確認缺陷處存在強取向性的大尺寸β晶粒，并探討了工藝改進方案。Xu等人研究了TC32鈦合金鍛坯中的細晶亮帶缺陷，研究發現該缺陷對應尺寸達到100mm的β立方晶粒 (<100>方向平行于鍛造方向)，且將亮帶缺陷的形成歸因于立方晶粒的異常長大。顏孟奇等人[4,7]對Ti55531合金自由鍛件的亮帶缺陷進行了系統研究，先后對其組織、取向特征和力學性能進行了表征，研究了細晶亮帶缺陷對合金室溫強度、塑性和沖擊韌性的影響，并對亮帶缺陷的成因進行了分析，認為<100>取向的大尺寸β晶粒是通過相近取向的晶粒發生亞晶界合并形成的，隨著鍛造火次的增多逐漸向表面長大。

綜上所述，鈦合金鍛造過程中產生的細晶亮帶缺陷，對服役性能存在重要影響。但是，目前關于亮帶缺陷的研究較少，其形成機制尚不明確。本研究通過特定鍛造工藝在TC18鈦合金鍛坯中引入細晶亮帶缺陷，采用多種分析方法對其宏微觀組織形貌、成分和取向特征等進行系統表征，結合Gleeble熱壓縮研究細晶亮帶缺陷的形成機理，并探索減少和消除亮帶缺陷的鍛造方式。

2、實驗

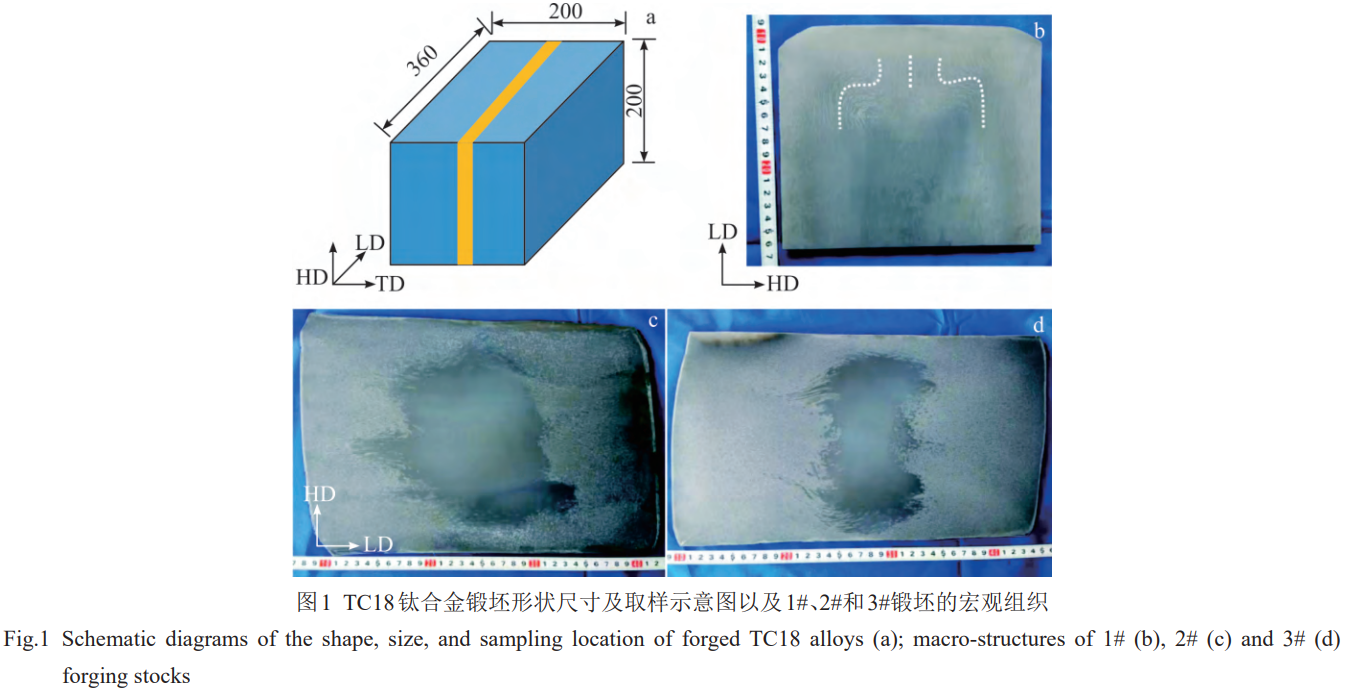

試驗所用原材料為西部超導材料科技有限公司生產的TC18鈦合金250mm棒材，金相法測得相變點為865~870℃。在815℃連續鐓拔15火次，獲得尺寸為200mmx200mmx360mm的方坯(1#鍛坯),解剖發現坯料中心存在細晶亮帶缺陷。然后,取料在815℃連續鐓拔后，分別在900℃鐓拔2火次和10火次，獲得2#和3#鍛坯。

采用蔡司光鏡(OM)和Sigma500型場發射掃描電鏡(SEM)表征TC18鈦合金的顯微組織形貌，并結合電子背散射衍射(EBSD)技術分析其相組成和晶體取向等信息。顯微組織表征試樣研磨后采用Kroll試劑腐蝕3~5s，EBSD試樣使用二氧化硅懸浮液拋光，拋光時間約40min。

采用Gleeble熱壓縮試驗并結合顯微組織表征，研究TC18鈦合金的形變織構特征，以及細晶亮帶缺陷在不同加載方式下的演化過程。在2#鍛坯細晶亮帶區域分別沿正向(壓縮方向平行于鍛壓方向)和斜45°方向取樣，并與鍛坯邊緣等軸晶區域的正向壓縮試樣進行對比分析。Gleeble熱壓縮溫度為900℃，50%變形量，應變速率分別為0.1和0.01s^-1。

3、結果與分析

3.1顯微組織形貌

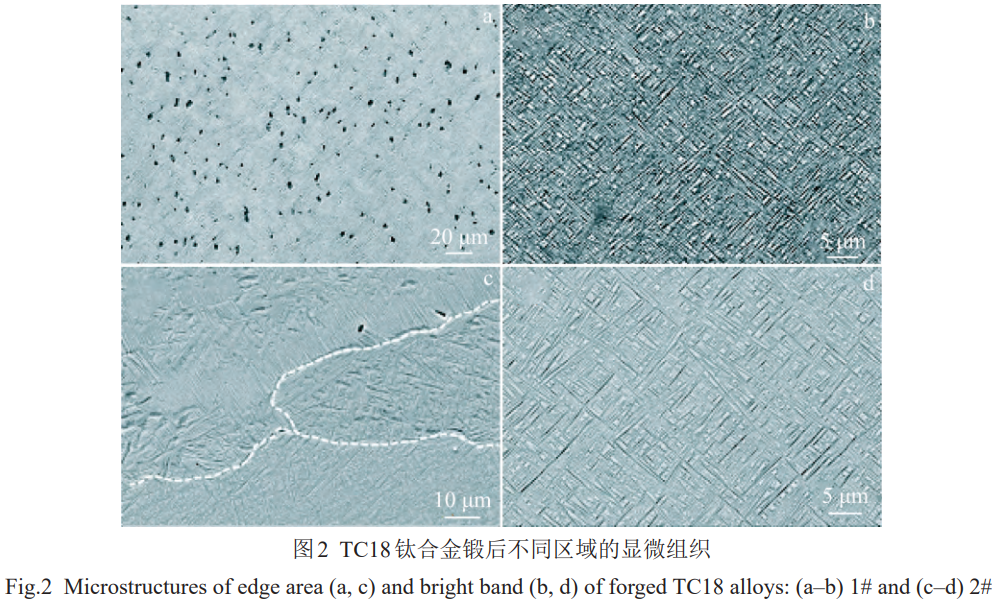

對TC18鈦合金鍛坯邊緣等軸晶和中心細晶亮帶區域進行高倍SEM分析，其結果如圖2所示。圖2a對應1#鍛坯邊緣區域，呈現典型的雙態組織，β基體中可以觀察到大量細小的片狀α相，同時均勻分布著一定量的α等軸晶粒。圖2b為1#鍛坯中心亮帶缺陷處的顯微組織，呈典型的網籃組織特征，細小的α片層均勻分布在整個區域中，且具有一定的擇優取向。圖2c和2d分別為2#鍛坯邊緣及中心亮帶缺陷，呈現相同的網籃組織特征，并且亮帶區域的網籃組織細小均勻，α相形貌相近且存在明顯的擇優取向，而邊緣區域可以觀察到β相晶界，沿晶界分布著粗大的α相和向晶內生長的α片層，呈一定的魏氏組織特征。此外，2#鍛坯不同區域的能譜結果表明，邊緣等軸晶和中心亮帶缺陷沒有明顯的成分差異，如表1所示。

表1 TC18鈦合金(2#鍛坯)不同區域的化學成分

Table 1 Composition of TC18 alloy(2# forging stock) in different regions(wt%)

1#鍛坯的鍛造溫度為815℃，對應兩相區鍛造，理論上心部及邊緣均應獲得雙態組織。然而，如圖2所示1#鍛坯細晶亮帶區域和2#鍛坯的心部及邊緣區域都是網籃組織，是鈦合金從β單相區冷卻后的典型組織。這一結果表明，在鍛造過程中1#鍛坯中心區域可能達到甚至超過了β相變溫度，存在顯著的變形升溫。

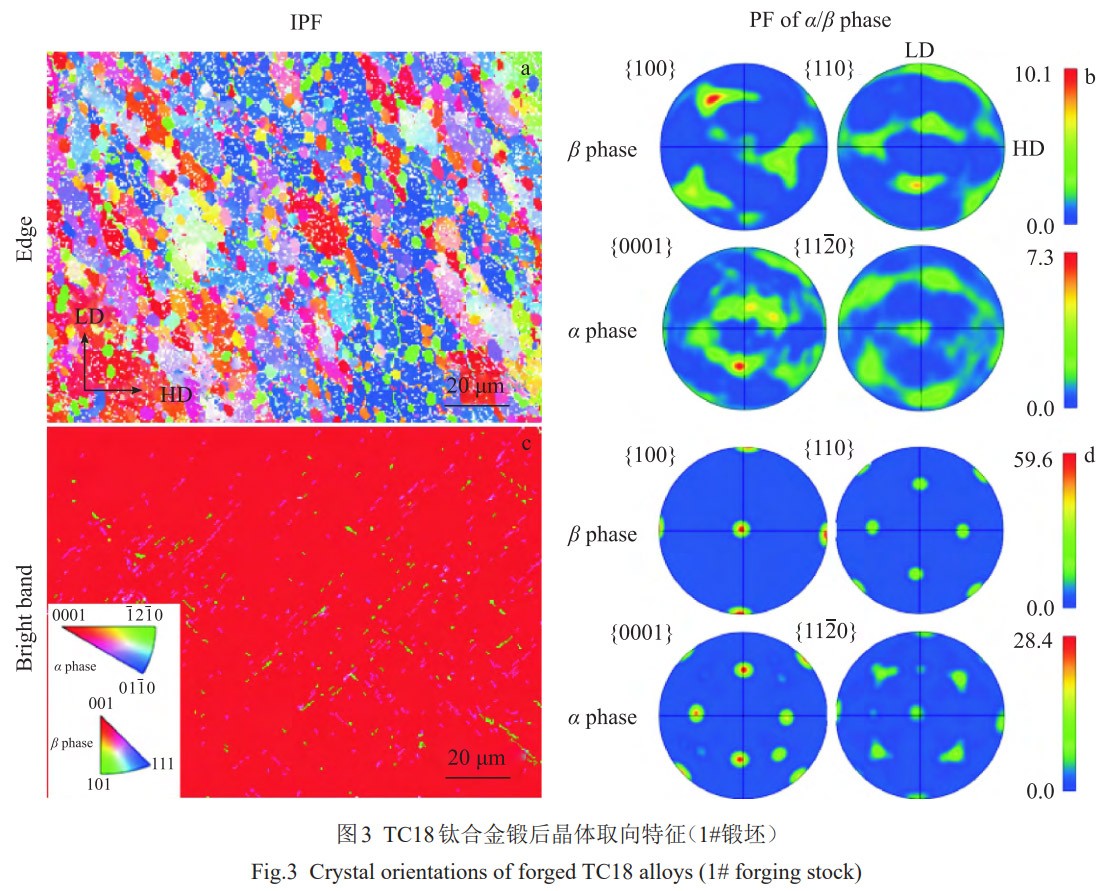

3.2晶體取向特征

3.3β晶粒尺寸

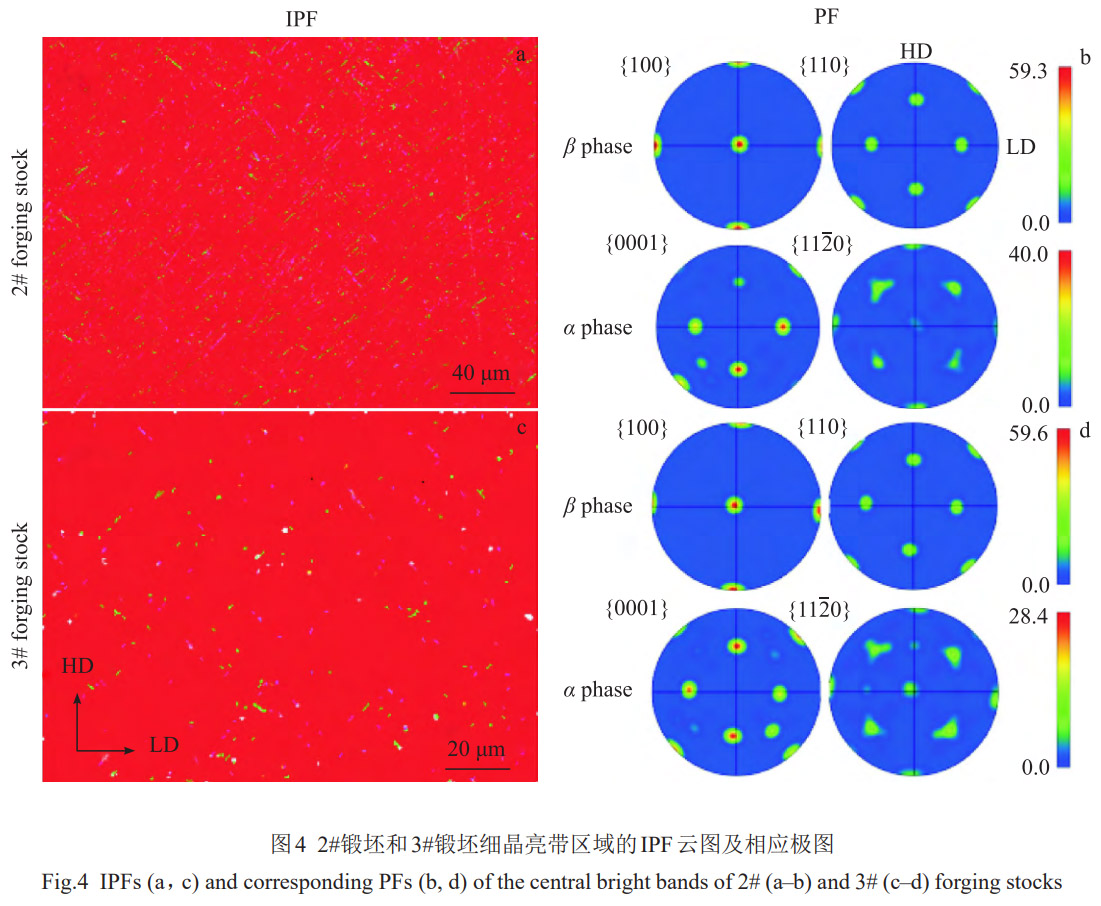

上述組織形貌及晶體取向結果表明，1#~3#鍛坯細晶亮帶區域的β相晶粒尺寸較大，且保持立方取向或存在<100>織構。由于SEM和EBSD分析區域尺寸較小，并且都沒有觀察到β晶界，因此無法確定細晶亮帶區域的β晶粒尺寸。為此，在鍛坯中心取大尺寸試樣，并進行了系統分析。

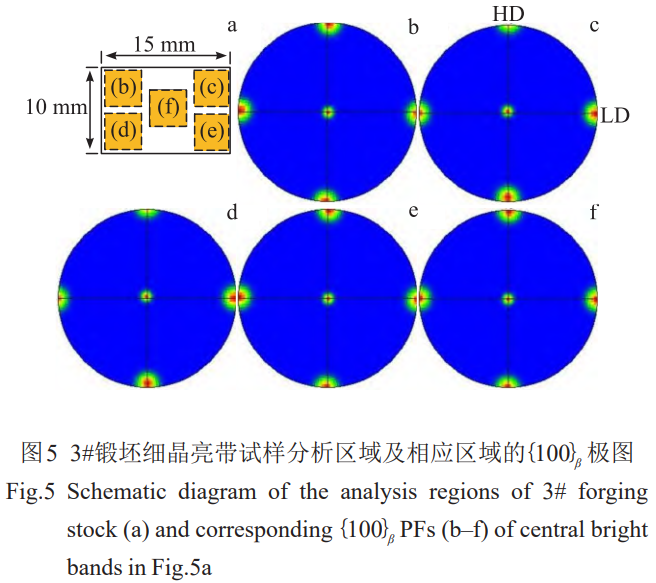

首先，在1#~3#鍛坯細晶亮帶區域隨機取樣，試樣截面尺寸約15mm10mm,900℃保溫2 min后淬火以消除α相的影響，然后對試樣邊角和中心區域進行EBSD表征，位置如圖5a所示。單個分析區域尺寸約3mm x2mm，步長為15μm。結果表明，在整個試樣對應的厘米尺度內，鍛坯細晶亮帶區域的β相取向基本一致。圖5b~5f為3#鍛坯試樣5個不同區域的{100}極圖，可以看到試樣不同區域的β相均為立方取向，每個分析區域內部和不同區域之間整體取向差均在2°~5°。

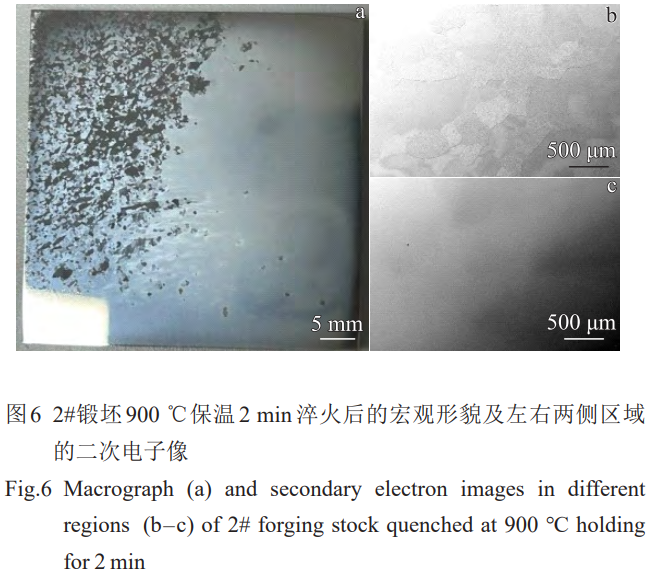

在上述實驗的基礎上，進一步增大試樣尺寸至50mm 50mm。圖6所示試樣位于2#鍛坯邊部和中心細晶亮帶的交界處，在900℃保溫2min淬火后進行組織形貌分析。結合宏微觀分析結果可以看出，鍛坯邊部的β晶粒呈等軸狀，晶粒尺寸有一定差異，在0.2~1mm不等，而細晶亮帶區域基體表現為1個完整晶粒，在OM和SEM下均未觀察到晶界。亮帶區域的β立方晶粒內部存在少量呈島狀分布的細小晶粒，晶粒尺寸與邊部等軸晶區域相近。

結合不同鍛坯的宏微觀組織表征可以得出,TC18鈦合金鍛后整個細晶亮帶區域應為單個  β立方晶粒,晶粒尺寸在100mm以上。

4、討論

TC18鈦合金鍛坯中心的細晶亮帶缺陷即β立方晶粒的形成和長大，取決于鍛造過程中的變形條件和形變機制，并受鍛造方式的影響。

4.1組織不均勻性

考慮到TC18鈦合金鍛坯亮帶缺陷與邊部區域的成分相同，而鍛后顯微組織和晶體取向存在明顯差異，因此首先分析變形條件包括溫度、應力應變等方面的內外差異，進而討論其組織不均勻性。

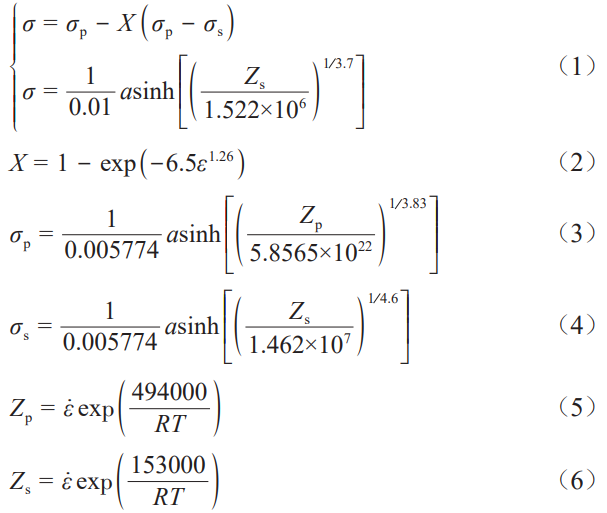

采用有限元法對TC18鈦合金鐓拔過程中溫度和應變的分布及演化進行數值模擬,參考文獻[14-15]中的性能數據建立簡化的雙曲正弦本構模型:

式中,  σ_p和  σ_s分別為兩相區的峰值應力和穩態應力, X對應軟化率，  Z_p和  Z_s 分別是基于峰值應力和穩態應力求得的Zener-Hollomon參數。模型中忽略了兩相變形過程中的瞬態應變硬化和  β相變形式的不連續屈服階段，以確保流變強度的連續性,并采用JMAK方程描述軟化動力學。參考文獻[16]可以發現，上述本構模型預測的流變曲線與實驗數據擬合較好。

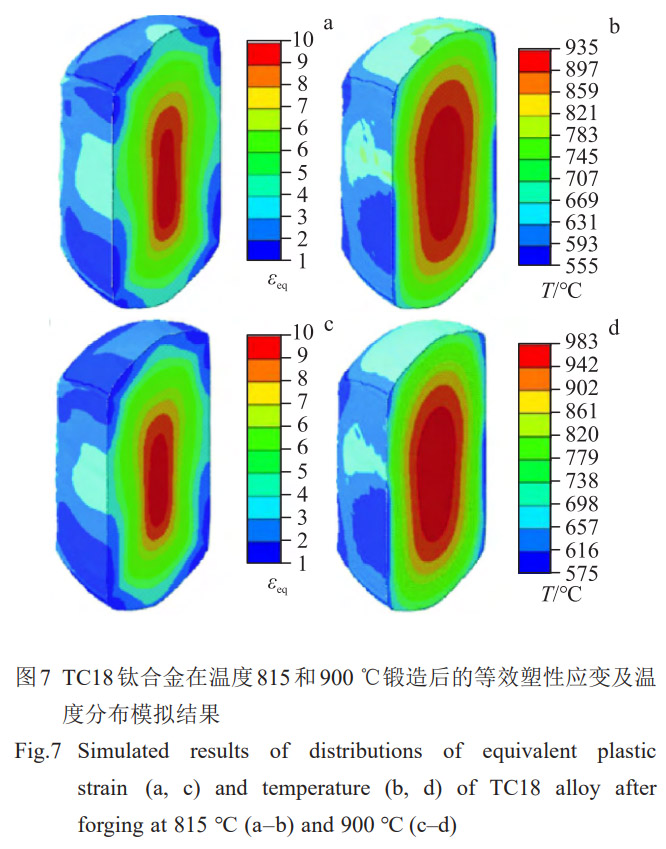

上述模擬結果表明，TC18鈦合金鍛造過程中心部和邊部區域的變形條件存在較大差異，心部塑性變形量和溫度均顯著高于邊部區域。尤其值得注意的是，鍛坯心部區域在連續鐓拔后，溫度可能升高至β相變溫度以上，而邊部仍處于兩相區溫度范圍，這可能是細晶亮帶缺陷形成的重要原因。此外，研究表明鈦合金在熱壓縮變形時，由于應變能和溶質元素分布的影響，會導致合金β相變溫度降低[17]，進一步加劇鍛坯內外的組織差異。因此，TC18鈦合金鍛坯變形條件尤其是溫度分布不均造成的組織不均勻性，是細晶亮帶缺陷形成的重要原因。

4.2β立方晶粒的形成

TC18鈦合金細晶亮帶缺陷為尺寸在100mm以上的β立方晶粒，與普通的晶粒異常長大現象相比[18]，具有一定的特殊性。首先，亮帶缺陷的β晶粒具有特定取向，<100>方向平行于鍛造方向。其次，β立方晶粒尺寸遠大于普通的異常長大晶粒。因此，研究TC18鈦合金細晶亮帶缺陷的形成，需要綜合考慮取向演化和晶粒長大。

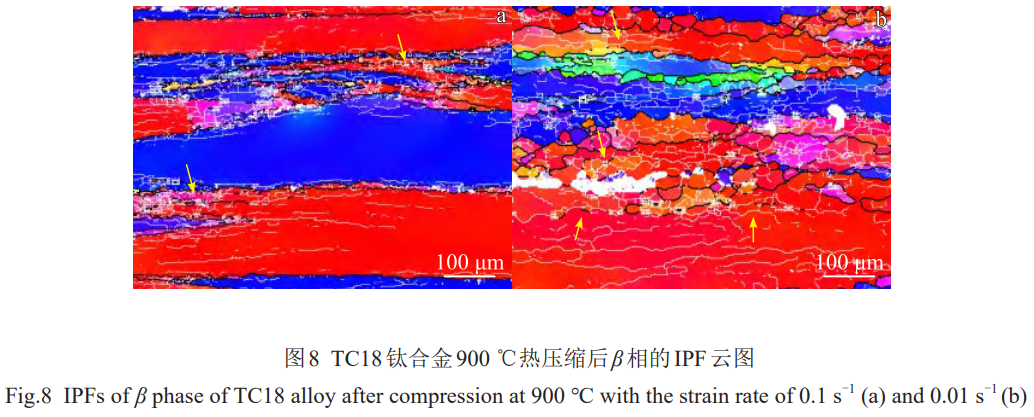

如前文所述，鈦合金中β相在熱壓縮過程中主要產生<100>和<111>2種絲織構，并且<100>織構隨著溫度升高、應變速率降低和應變量的增加逐漸增強。圖8為TC18鈦合金在900℃不同應變速率下熱壓縮后β相的IPF云圖，圖中豎直方向?qū)?yīng)壓縮方向。圖8a和8b中β相的主要織構組分均為<100>和<111>織構，且隨著應變速率降低，<100>織構明顯增強。當應變速率為0.1s時，<100>和<111>取向的β晶粒明顯沿水平方向拉長，且內部亞結構(主要是小角晶界，2°~10°)較少，只在晶界邊緣尤其是2種不同取向β晶粒的交界區，存在大量小角晶界和局域應變。此時，β相的變形機制以動態回復為主，晶粒在伸長的同時形成取向織構。隨著應變速率降至0.01s-1，晶粒內部小角晶界的分布更加均勻，并且不同取向β晶粒交界處出現一定數量的再結晶晶粒，晶粒尺寸為20~50μm，取向以<100>為主。再結晶晶粒的晶界與小角晶界網絡重疊，并且存在大量不連續大角晶界，如圖中箭頭所示，對應連續動態再結晶?？紤]到鍛坯為長方體，且鐓拔過程中反復沿3個正交方向進行壓縮變形，鍛坯心部<100>取向的β晶粒體積分?jǐn)?shù)會不斷增大，并最終合并形成大尺寸的立方晶粒。

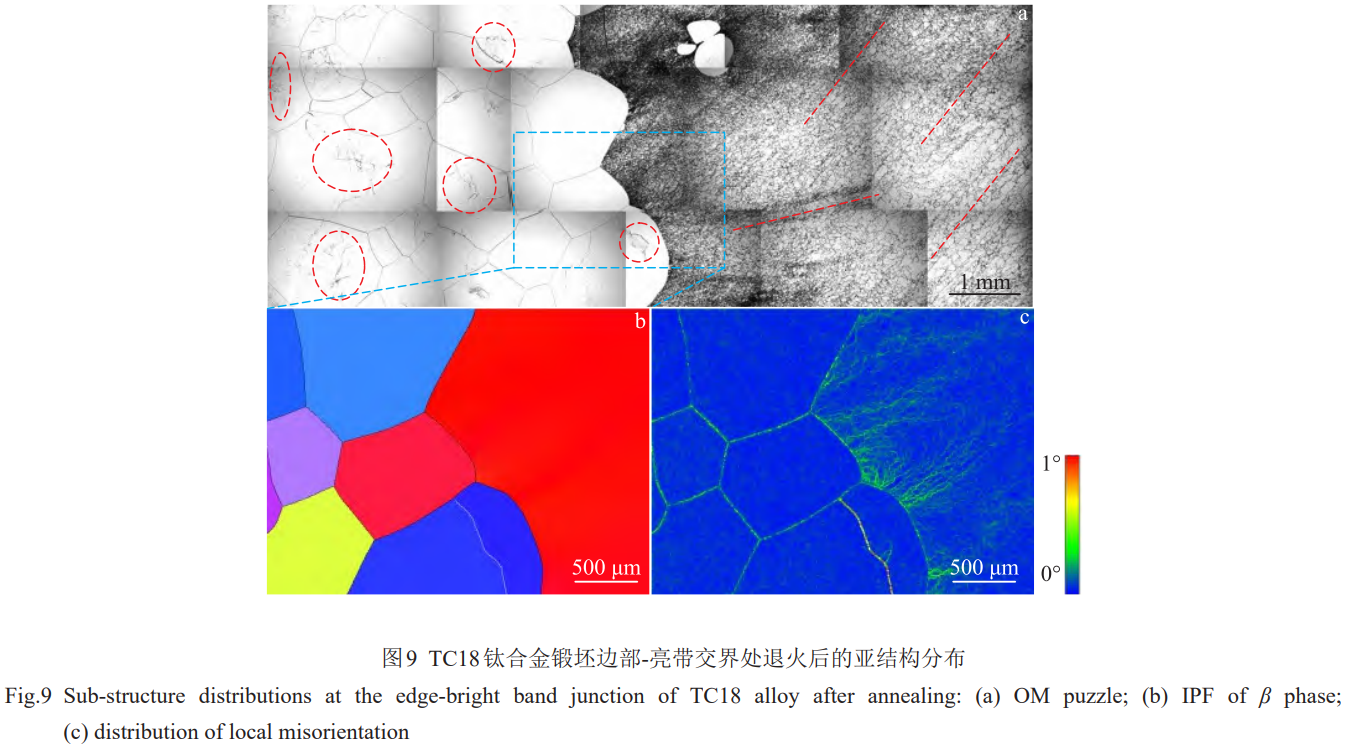

TC18鈦合金鍛坯熱處理后的亞結構如圖9所示，試樣位于鍛坯邊緣與亮帶缺陷交界處，熱處理方式為900℃/2 min/爐冷至850℃/90 min/空冷。圖9a為OM拼圖，圖中左側對應鍛坯邊部β等軸區域，右側為細晶亮帶區域。從圖中可以看出，亮帶缺陷即β立方晶粒經退火處理后出現大量亞結構，表現為密集分布的黑色跡線，在遠離交界處的區域呈條帶狀，形貌類似柱狀晶，整體軌跡對應鍛坯的流變曲線，如圖中紅色虛線所示。結合圖9b~9c所示的β晶粒取向和局域取向差(KAM)分布結果，可以確定β晶粒內的亞結構為亞晶界，且晶界取向差在0.5°左右。如圖9所示β等軸晶區的晶界較為平直，且交界處的β晶界均向亮帶區域凸起，表明熱處理過程中β等軸晶有一定程度的長大，并且晶界向右側亮帶區域遷移。另外，β等軸晶內部同樣存在一定量的亞晶界，如圖9a中紅色虛線框標注區域，但亞晶界的數量較少，且主要分布在晶粒中心區域。

一般認為，相比大角晶界，亞晶界的遷移更加困難[19]，因此內部含有大量亞晶界的β立方晶粒在退火過程中難以長大。此時，β等軸晶區隨機取向的晶粒發生長大，晶界向四周和β立方晶粒內部遷移，在此過程中等軸晶內部大量亞晶界消失，只在晶粒中心存在少量殘留。這一亞晶界驅動晶粒長大的機制在Cu-Al-Mn等合金循環熱處理中存在[20],可以解釋TC18鈦合金退火后的晶粒形貌和亞結構分布特征，以及1#~3#鍛坯隨著900℃多火次鍛造β立方晶粒尺寸的減小。但是，上述理論無法解釋大尺寸β立方晶粒最初的形成過程。因此，β立方晶粒的形成只能歸因于3個正交方向反復的壓縮變形，導致鍛坯心部<100>織構不斷強化，最終相近取向的<100>晶粒合并成1個大尺寸的β立方晶粒。立方晶粒內部存在大量變形亞結構，在退火過程中形成亞晶界。

4.3鍛造方式的影響

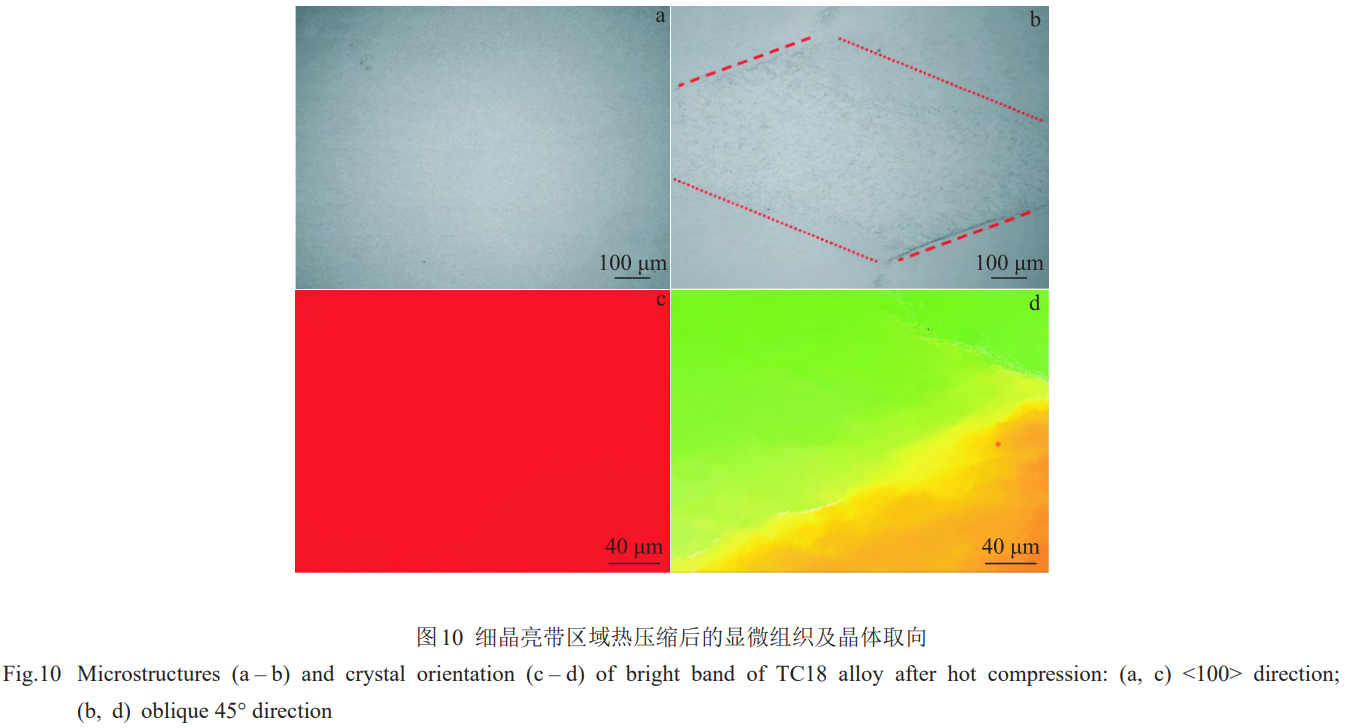

為了驗證鍛造方式對細晶亮帶缺陷的影響，對比分析了正向和斜45°方向壓縮條件下β立方晶粒的組織演化，其結果如圖10所示。可以看到，正向壓縮50%后，試樣中心β立方晶粒的OM形貌沒有明顯變形特征，且晶體取向完全沒有變化。產生這一現象的原因在于bcc單晶變形通過“鉛筆式滑移”進行[21]，在此過程中滑移系相對<100>對稱，旋轉分量相互抵消，立方晶粒并不發生轉動。斜45°方向壓縮時，在試樣中心截面可以觀察到明顯的斜向剪切帶，整體呈菱形，如圖10b所示。對菱形右側一角進行EBSD表征，結果見圖10d，可以發現剪切帶區域存在明顯的局域應變，兩側有明顯的晶體取向差異，存在一定量的小角晶界和不連續的大角晶界。

上述結果表明，由于bcc結構特殊的變形方式和較小的泰勒因子，在正向壓縮變形過程中，β立方晶?？梢员３秩∠虿蛔?。只有通過斜向的壓縮變形，才能夠在β立方晶粒內部產生剪切變形帶，并在后續退火時通過再結晶消除細晶亮帶缺陷。因此，盡管2#和3#鍛坯在900℃進行了多個火次的鐓拔，但由于鍛造方式仍然沿正交方向，細晶亮帶缺陷并沒有明顯改善。

5、結論

1)TC18鈦合金鍛后心部的細晶亮帶缺陷為網籃組織，對應單個β晶粒，晶粒的<100>方向平行于鍛造方向，晶粒尺寸約100mm。

2)TC18鈦合金鍛造過程中，存在顯著的變形升溫，鍛坯心部的應變量和溫度明顯高于邊部區域，是造成心部亮帶缺陷的重要原因。

3)細晶亮帶缺陷處的大尺寸β立方晶粒，是由于沿正交方向反復壓縮變形，導致鍛坯心部<100>織構不斷強化，相近取向的<100>晶粒合并形成的。

4)由于亞晶界相比大角晶界更難遷移，在退火過程中β晶界向含大量亞晶界的立方晶粒內部移動，因此可以通過退火處理減小細晶亮帶缺陷尺寸。

5)β立方晶粒在正向壓縮時可以保持取向不變，為了減少甚至消除細晶亮帶缺陷，鍛造過程中需要采用對角拔長或倒八方等工序，避免沿正交方向反復變形。

參考文獻References

[1]Huang Xu(黃旭),Zhu Zhishou(朱知壽),Wang Honghong(王紅紅). Advanced Aeronautical Titanium Alloys and Applications(先進航空鈦合金材料與應用)[M].Beijing:National Defense Industry Press,2012

[2] Li Yi(李毅),Zhao Yongqing(趙永慶),Zeng Weidong(曾衛東).Materials Review(材料導報)[J],2020,34(S1):280

[3] Sun Yankun(孫艷坤),Zhang Wei(張威). Hot Working Technology(熱加工工藝)[J],2018,47(20):22

[4] Yan Mengqi(顏孟奇),Zhang Yeqin(張業勤),Li Kai(李凱)et al.Chinese Journal of Rare Metals(稀有金屬)[J],2016,40(6):534

[5] Chen W, Zeng W D, Zhao Y Q et al. Materials Science and Engineering A[J],2021,807:140825

[6] Gu Bin(谷賓), Xiong Zhihao(熊智豪),Yang Ping(楊平)et al.Rare Metal Materials and Engineering(稀有金屬材料與工程)[J],2024,53(9):2420

[7]Yan Mengqi(顏孟奇), Wu Zehao(吳澤浩), Tong Jianbo(佟健博)et al. Acta Metallurgica Sinica(金屬學報)[J],2025,61(10):1555

[8] Xu Hao(徐浩),Sun Qianjiang(孫前江),Wen Chao(文超)et al.Rare Metal Materials and Engineering(稀有金屬材料與工程)[J],2024,53(1):178

[9] Yang J, Huang S, Wang Q et al. Journal of Materials Research and Technology[J], 2023, 27: 5840

[10] Wang Shaoyang(王少陽), Wang Wensheng(王文盛), Wu Qunlan(伍群蘭)et al.Hot Working Technology(熱加工工藝)[J],2019,48(13):177

[11] Xu J W, Ji X, Zeng W D et al. Materials Letters[J], 2024, 369:136746

[12] Li Zhishang, Xiong Zhihao, Yang Ping et al. Rare Metal Materials and Engineering[J],2022,51(7):2446

[13] Gupta A, Khatirkar R, Singh J. Journal of Alloys and Compounds[J],2022,899:163242

[14] Wang Q, Sha A, Li X et al. Materials Science Forum[J], 2013,747:878

[15] Lin Y C, Pang G D, Jiang Y Q et al. Vacuum[J], 2019, 169:108878

[16] Liu X H, Wang T, Ren X L et al. Metals[J], 2024, 14(7): 792

[17] Liu Xianghong(劉向宏),Zhao Ning(趙寧),Wang Tao(王濤)et al.Rare Metal Materials and Engineering(稀有金屬材料與工程)[J],2024,53(11):3101

[18] Najafkhani F, Kheiri S, Pourbahari B et al. Archives of Civil and Mechanical Engineering[J],2021,21:1

[19] Huang S, Ma Y, Zhang S et al. Metallurgical and Materials Transactions A[J],2018,49:6390

[20] Kusama T, Omori T, SaitoT et al. Nature Communications[J],2017,8(1):354

[21] Courtney T H. Mechanical Behavior of Materials[M]. Long Grove: Waveland Press,2005

（注，原文標題：TC18鈦合金鍛造過程細晶亮帶缺陷的形成機制_劉向宏）
